PEEK（聚醚醚酮）是一种高性能的热塑性聚合物，因其优异的耐高温、耐化学腐蚀、机械强度高和生物相容性等特点，被广泛应用于航空航天、医疗、汽车等领域。然而，在3D打印PEEK材料时，会面临诸多挑战，以下是一些主要问题：

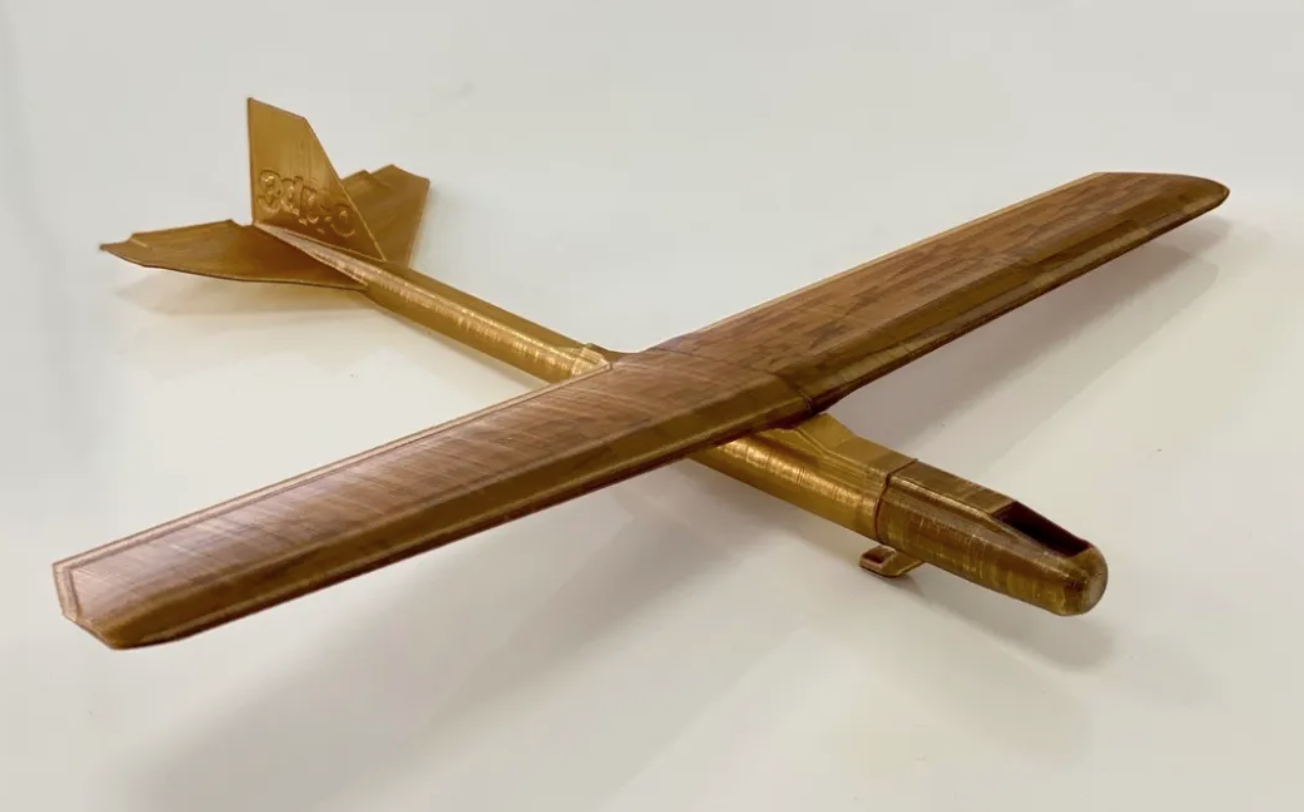

3dpro PEEK 3D打印机打印样件

1. 高温要求高熔点与加工温度PEEK的熔点为343℃，玻璃化温度为143℃，因此其加工温度通常需要400℃左右。无论是熔融沉积成型（FDM）还是选择性激光烧结（SLS），都需要极高的温度来确保材料能够充分熔化和流动。例如，FDM打印时喷嘴温度需保持在400℃左右，腔室温度需加热至100℃~300℃左右，底板温度需加热至200℃左右，以降低翘曲和确保均匀结晶。温度场稳定性打印过程中对温度场的稳定性和均匀性要求极高。任何温度波动都可能导致材料结晶不均匀、层间附着力差或热裂纹等问题。设备要求现有的3D打印设备需要具备高精度的温度控制系统和耐高温的打印部件，如喷嘴、热床和腔室。这些设备通常成本高昂，限制了PEEK打印技术的普及。

2. 材料收缩问题高收缩率PEEK是一种半结晶聚合物，打印过程中会发生部分结晶，导致材料密度发生变化。冷却时，材料会显著收缩，容易引起翘曲、变形和层间结合力差等问题。冷却控制为了减少收缩带来的影响，需要精确控制打印后的冷却过程。例如，打印完成后，打印件需要在高温环境中缓慢冷却，以避免热应力的积累。热处理工艺适当的热处理可以提高PEEK的结晶度，从而改善其力学性能和尺寸稳定性。例如，保温温度在180℃~200℃，保温时间在几个小时或更长（视工件的大小），PEEK打印件的力学性能最优。

3. 工艺参数控制严格参数优化打印过程中对激光功率、扫描速度、层厚等参数的控制极为严格。任何微小偏差都可能导致打印件出现缺陷，如孔隙、裂纹或强度不足。材料吸水性PEEK材料容易吸水，含水量高的线材在打印时会产生喷嘴溢料和拉丝现象，导致模型表面质量差或打印失败。

4. 设备与材料成本设备成本能够满足PEEK打印要求的3D打印机通常价格昂贵，尤其是高精度的激光烧结设备和高温FDM设备。材料成本PEEK材料本身价格较高，且在打印过程中可能出现材料浪费，进一步增加了成本。

5. 后处理要求热处理打印后的PEEK部件通常需要进行热处理以优化其力学性能和尺寸稳定性。表面处理由于PEEK的高温特性和结晶行为，打印件的表面质量可能较差，需要额外的后处理工艺。

6. 材料特性带来的其他挑战高粘度与流动性差PEEK材料的高熔点和高粘度导致其在打印过程中流动性较差，材料容易碳化堵塞喷嘴，影响打印精度和速度。多孔结构控制在一些应用中，如医疗植入物，需要精确控制PEEK部件的多孔结构，但目前的技术仍存在孔隙率控制困难、成本高等问题。

总结

PEEK材料在3D打印中展现出巨大的应用潜力，但其高熔点、半结晶特性和高收缩率等特性，使得打印过程面临诸多挑战。这些挑战不仅对设备和工艺提出了极高的要求，也增加了生产成本和复杂性。然而，随着技术的不断进步和对材料特性的深入理解，这些问题正在逐步被克服，PEEK 3D打印有望在未来得到更广泛的应用。

、

更多PEEK 3D打印知识，关注视频号【老许说3D】
